水泥集团石灰石长距离胶带机项目

项目背景：
某水泥集团有限公司石灰石长距离胶带机，负责整个厂水泥原料的输送任务。皮带全长4km, 水平投影长度：Lh=3733.3米，输送机更大提升高度：-25.2米，胶带机宽度：1000mm,设计速度3m/s, 更大下运角度：-10°, 更大上运角度：+12°; 胶带采用钢丝绳芯胶带,

　　

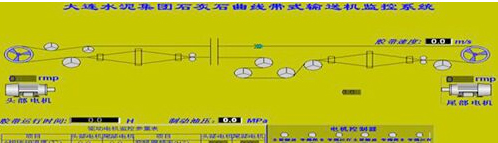

主画面

参数设定画面

运行趋势画面

项目方案
电机选用SIEMENS 1PQ8系列电机，驱动部分采用SIMENS6SE70系列变频器完成驱动工作。控制系统选用西门子S7-300系列PLC产品，上位系统采用西门子WINCC系统。

项目亮点
皮带距离长，下运皮带控制工艺复杂，连锁保护可靠性要求高。对设备以及人身安全保护连锁复杂，皮带启动速度及升速曲线要求复杂。
