长距离胶带机控制系统

项目背景

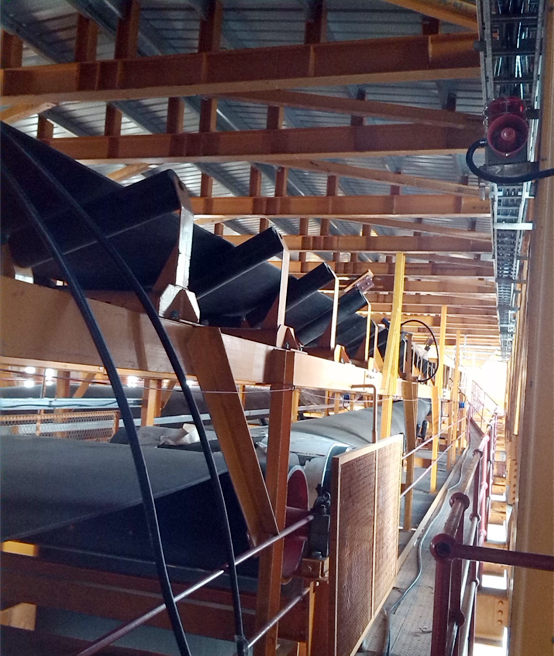

某水泥厂带式输送机系统实现1条皮带机及其附属设备联锁控制和管理功能。输送机设备为尾部驱动方式，即由尾部一台电机驱动皮带，电机由变频器控制。自动化系统采用西门子S7-300系列PLC设备构建一级SCADA系统。皮带机海拔693.9，设计带速为3.15M/S，皮带水平总长度1198m，输送能力800t/h，此皮带为下运皮带，下运高度为-52.4m，更大角度3.8°

解决方案
根据皮带机的特点，本工程采用一套S7-300的PLC，通过Profibus与富士变频柜通讯，由变频器控制电机，皮带机沿线的保护装置通过modbus与PLC通讯。

项目亮点
皮带距离长，下运皮带控制工艺复杂，连锁保护可靠性要求高。对设备以及人身安全保护连锁复杂，皮带启动速度及升速曲线要求复杂。
